PERFECT JACKING PIPE
Das Stahlbeton-Vortriebsrohr

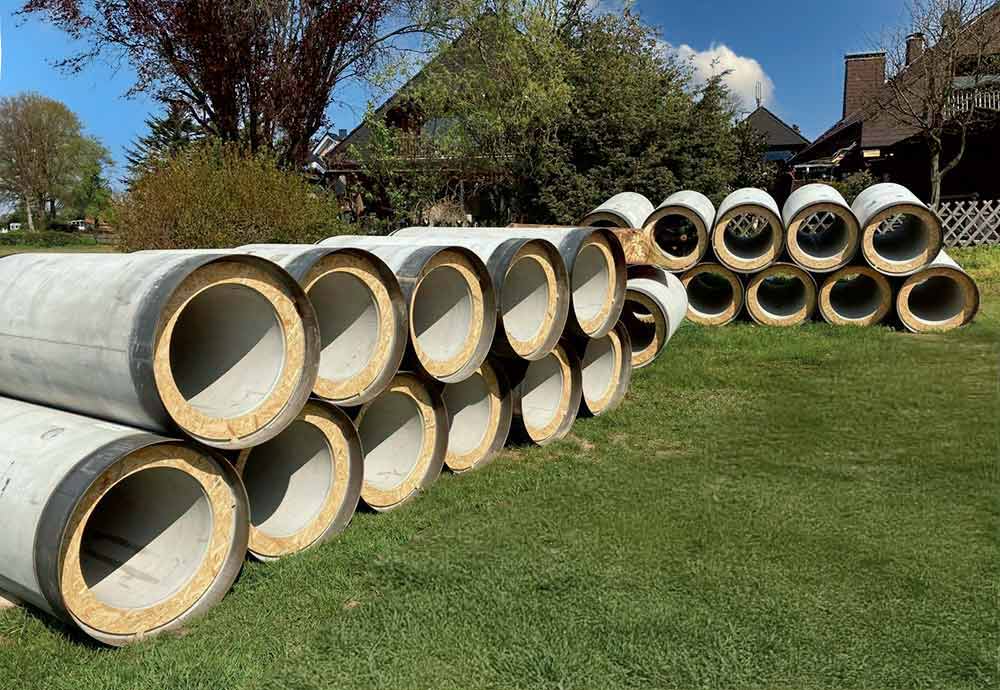

Grabenlose Rohrverlegung – die ist dank Rohrvortrieb (Pipe Jacking) im Pressbohrverfahren mit unseren PERFECT JACKING PIPE Vortriebsrohren problemlos möglich. Der große Vorteil: das Schweißen der einzelnen Rohre entfällt, da die Stahlbetonrohre ein integriertes Dichtungssystem besitzen. Vortriebsrohre wie unsere PERFECT JACKING PIPES kommen beispielsweise bei der Unterquerung von Verkehrswegen, Flugzeuglandebahnen oder Bahnstrecken zum Einsatz.
Transportanker am Scheitel
Perfect Liner – aus
korrosionsbeständigem
Polyethylen (PE-HD)
Perfect Shape – aus leicht
verdichtendem Beton C50/C60
Perfect Connector – aus
widerstandsfähigem
Polypropylen (PP)
Geschlossene Bauweise mit unserem PERFECT JACKING PIPE PLUS
PERFECT JACKING PIPE und PERFECT JACKING PIPE PLUS Vortriebsrohre von Beton Müller erhalten Sie mit vormontierten Connectoren für eine einwandfreie gelenkige, innere Abdichtung. Dank dieses Connectors (mit DIBt Zulassung) erhalten die Stahlbeton-Vortriebsrohre bereits in der Startgrube eine dichte und vor allem korrosionsbeständige Verbindung. PERFECT JACKING PIPE PLUS Vortriebsrohre sind zusätzlich mit dem chemisch hoch beständigen und schweißbaren Perfect Liner – einem korrosionsbeständigem Polyethylen-Inliner – versehen. Diese sind dank der Geometrie der Y-Anker sicher und dauerhaft mit dem Betonrohr verbunden.
Die Rohrverbindungen der einzelnen Vortriebsrohre des PERFECT JACKING PIPE-Systems bestehen aus:
- einem fest eingebauten Stahl-Führungsring,
- einer gekammerten, werksseitig montieren Keilgleitdichtung aus Elastomeren (nach DIN EN 681-1 / DIN 4060 Teil1) und
- dem inneren Connector mit zwei KLP-Dichtungen – dieser dient als Verbindungselement.
PERFECT JACKING PIPE Vortriebsrohre verfügen darüber hinaus über zwei Transportanker am Scheitel für einen einfach Transport zur Baustelle.
6 Gründe für eine grabenlose Rohrverlegung mit PERFECT JACKING PIPE PLUS Vortriebsrohren
Es gibt zahlreiche Vorteile, die für eine geschlossene Bauweise mit unseren Jacking Pipes sprechen:
1
Dichtheit gewährleistet
PERFECT JACKING PIPE Vortriebsrohre werden nach strengen Anforderungen geprüft! Hierbei werden die DIN EN 1916, DIN V 1201 und die Richtlinien der Fachvereinigung Betonrohre und Stahlbetonrohre e. V. (Teil 1-1 nach dem Prinzip “in der Schalung erhärtet”) in der Herstellung berücksichtigt. Vor der Auslieferung wird die Dichtheit in der Herstellung berücksichtigt.
2
Kosten sparen garantiert
Durch geringere Verlege- und Betriebskosten ist die grabenlose Rohrverlegung im Tiefbau mit PERFECT JACKING PIPE Vortriebsrohren auch wirtschaftlich von Vorteil. Zwei Kugelkopf-Transportanker ermöglichen außerdem ein sicheres Anschlagen und Absetzen im Startschacht.
3
Statisch höchst belastbar
Auftriebs- und abriebsicher, dazu robust und statisch stabil – das macht Vortriebsrohre von Beton Müller dank ihrer hohen Scheiteldruckfestigkeit überaus belastbar. Die glatte Innenfläche des Inliners bietet außerdem sehr gute hydraulische Eigenschaften.
4
Dauerhaft dicht & korrosionsbeständig
PERFECT JACKING PIPE Vortriebsrohre in der PLUS-Variante sind dank ihres hochwertigen Inliners aus Polyethylen dauerhaft dicht, temperatur- und korrosionsbeständig. Ein pH-Wert im Bereich 1-14 kann dieser Auskleidung nichts anhaben. Sie sind außerdem widerstandsfähig gegen Gase, Säuren, Laugen, Alkoholen etc. nach DIN 8075.
5
Wahlweise mit oder ohne PE-Inliner
PERFECT JACKING PIPES (Plus) sind für jeden Verwendungszweck geeignet. Ob als reines Betonrohr oder mit PE-Innenauskleidung, Sie können für Ihren Einsatz frei wählen.
6
Erhöhter Schutz gegenüber der Natur
Dank PE-HD-Inliner und dem Connector mit zwei gekammerten Dichtungen besteht erhöhter Schutz in Wassergewinnungsgebieten (Schutzzonen II+III). Die sichere Verbindung der Keilgleitdichtung (DIN EN 681-1 und DIN 4060 Teil 1) machen die Vortriebsrohre außerdem wurzelsicher (nach DIN 19534).
Abwasserrohre von Beton Müller – für jedes Verfahren das richtige Rohr!
Bei Beton Müller erhalten Sie genau das Abwasserrohrsystem, das Sie für Ihr Projekt benötigen. Neben unseren PERFECT JACKING PIPE und PERFECT JACKING PIPE PLUS Vortriebsrohren erhalten Sie außerdem Fußrohre mit oder ohne Glocke. Entdecken Sie dazu auch unsere PERFECT PIPE Betonrohre und PERFECT PIPE PLUS Rohre aus Beton inkl. hochwertigem Inliner. Unsere Abwasserrohre zeichnen sich allesamt durch ihre einfach Montage, ihre hohe Korrosionsbeständigkeit und die zuverlässige Sicherheit bei Einbau und Betrieb aus. Gerne beraten wir Sie im persönlichen Gespräch.
Erschienen in: STRASSEN- & TIEFBAU und B_I Umweltbau
Vortrieb zum Vorzeigen
Ein Hybridrohr aus belastbarem Stahlbeton und einer korrosionsbeständigen Kunststoff- Innenauskleidung gewinnt in Europa an Bedeutung im grabenlosen Einbau.
Wichtige Daten auf einen Blick
Die statische Berechnung von Vortriebsrohren erfolgt nach dem Arbeitsblatt DWA-A 161 – der Vorgabenkatalog des Vereins Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V.. Ebenfalls zu berücksichtigen sind das Arbeitsblatt DWA-A 125 „Rohrvortrieb und verwandte Verfahren“. Die Bemessung und Bewehrung erfolgt nach den Belastungs- und Einbaubedingung der DIN V 1201.
Die PERFECT JACKING PIPE und PERFECT JACKING PIPE PLUS erhalten Sie bei uns in den Nennweiten DN 500 bis DN 1200 und mit einer Fließlänge von 2000 mm oder 3000 mm. Sie benötigen eine Sonderanfertigung inkl. Kostenschätzung für Ihr Bauprojekt? Dann melden Sie sich bei uns – wir helfen Ihnen gerne weiter!
Bei Beton Müller erhalten Sie außerdem alle notwendigen Pass- und Gelenkstücke, Adapter und Übergangsstücke, Einbinderinge (Schachteinbindemuffen) und weitere Sonderbauteile. Für Anfragen zu Lieferbarkeit und Preisen von Vortriebsrohren, Zubehör und Sonderteilen melden Sie sich ebenfalls gerne bei uns.
Spezifikationen
Datenblatt Perfect Jacking Pipe
| Nennweite (DN) | Innendurchmesser (OD) | max. Außedurchmesser (DAmax) | Fließlänge | Gewicht | Wandstärke (incl. Inliner) | Führungsring | |
|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [kg/m] | kg/Stck | [mm] | [mm] |
| 500 | 500 | 764 | 2000 | 619 | 1238 | 130 | 200 x 6 |
| 500 | 500 | 764 | 3000 | 619 | 1857 | 130 | 200 x 6 |
| 600 | 600 | 866 | 2000 | 716 | 1432 | 131 | 200 x 6 |
| 600 | 600 | 866 | 3000 | 716 | 2149 | 131 | 200 x 6 |
| 700 | 700 | 968 | 2000 | 821 | 1642 | 132 | 200 x 6 |
| 700 | 700 | 968 | 3000 | 821 | 2463 | 132 | 200 x 6 |
| 800 | 800 | 1104 | 2000 | 1072 | 2145 | 150 | 220 x 8 |
| 800 | 800 | 1104 | 3000 | 1072 | 3215 | 150 | 220 x 8 |
| 1000 | 1000 | 1284 | 2000 | 1198 | 2396 | 140 | 220 x 8 |
| 1000 | 1000 | 1284 | 3000 | 1198 | 3593 | 140 | 220 x 8 |
| 1200 | 1200 | 1494 | 2000 | 1462 | 2924 | 145 | 220 x 8 |
| 1200 | 1200 | 1494 | 3000 | 1462 | 4385 | 145 | 220 x 8 |
