Regard Müller IDS PERFECT
Des fonds de regards innovants en béton réalisés en une coulée
Avec notre système PERFECT nous vous offrons des éléments de haute qualité en béton armé pour un assainissement fiable. En plus de nos tuyaux en béton armé rond
Fabriqué individuellement et monolithiquement
Ces fonds en béton armé sont de fabrication monolithique, réalisées en une coulée. Toutes formes de cunettes ainsi que touts raccordements de tuyaux sont individuellement réalisable en polystyrène recyclable – les pièces moulées sont adaptées à cent pour cent à toutes exigences de nos clients.
Au-delà des regards – constitués d´un fond et d´un canal d´écoulement – Beton Müller fournit également les éléments de rehaussage correspondant, tels que les anneaux et les cônes.
Fond de regard pour exigences particulières
En fonction de vos exigences, vous avez le choix entre différentes variantes – toutes formes de cunettes et de raccords de tuyaux sur demande – et entre 2 différentes qualités, en fonction de la capacité de charge.
Nous vous proposons aussi d´ajuster les angles et la hauteur des raccordements selon vos exigences, variable à volonté. En plus de nos fonds, anneaux et cônes, nous pouvons également fabriquer des moules assortis à tous types et dimensions de raccords de tuyaux. Ici nous sommes très flexibles: selon les conditions locales, la planification du projet peut être adaptée à court terme. N´hésitez pas à nous contacter pour obtenir des produits individuels sur mesure – nous vous conseillions de manière approfondie, adaptée à vos besoin.
Fond de regard MÜLLER IDS PERFECT – Standard – en gris:

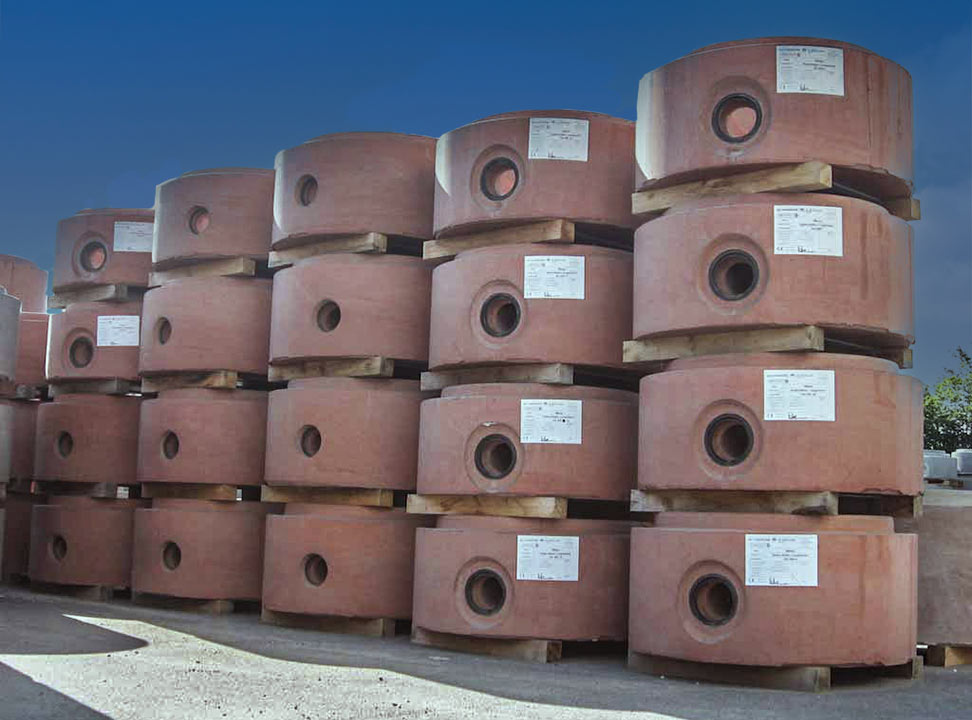

Fond de regard MÜLLER IDS PERFECT – Haute performance – en rouge:
Il s´agit ici de la version standard, qui est principalement utilisée pour les conduites d´eaux pluviales et d´eaux usées (classe de résistance C 40/50).
Cette version de haute performance est conçue pour répondre à des exigences particulières grâce à leur haute résistance aux agressions chimiques (classe de résistance C 60/75).
Regard PERFECT – Müller IDS Standard et Hochleistung à titre comparatif
| IDS PERFECT Schacht – Standard für Regen- und Schmutzwasserkanäle | IDS PERFECT Schacht – Hochleistung mit erhöhtem chemischen Widerstand für besondere Anforderungen |
|---|---|
 |  |
| Fertigschachtsystem mit integrierter Dichtung und fixiertem Lastübertragungselement Tok-Seal Sandschlauch | Fertigschachtsystem mit integrierter Dichtung und fixiertem Lastübertragungselement Tok-Seal Sandschlauch |
| SU-M Typ 2 nach EN 1917 – DIN V 4034-1 | SU-M Typ 2 nach EN 1917 – DIN V 4034-1 |
| Rund, lichte Weite in DN 1000, 1200 und 1500 mm | Rund, lichte Weite in DN 1000, 1200 und 1500 mm |
| Für Regen- und Schmutzwasserkanäle | Für erhöhten chemischen Widerstand in Schmutzwasserkanälen |
| Schachtkörper, Gerinne und Auftritt monolithisch in einem Guss | Schachtkörper, Gerinne und Auftritt monolithisch in einem Guss |
| Aus Beton C 40/50 Schalungserhärtend gefertigt | Aus geprüftem Hochleistungsbeton C 60/70 Schalungserhärtend gefertigt → Aber: erhöhter Sulfatwiderstand und nachgewiesen erhöhte Widerstandsfähigkeit gegen chemische Angriffe |
| Wassereindringtiefe < 20 mm | Wassereindringtiefe < 10 mm |
| Neigung der Auftrittsfläche zur Schachtmitte 1:20 | Neigung der Auftrittsfläche zur Schachtmitte 1:20 |
| Werkseitig einbetonierte Anschlüsse für gelenkige Einbindung der Zu- und Abläufe (eingeklebte Dichtungen nicht zulässig) | Werkseitig einbetonierte Anschlüsse für gelenkige Einbindung der Zu- und Abläufe (eingeklebte Dichtungen nicht zulässig) |
Ces deux modèles de regard Müller IDS PERFECT ont une rainure circulaire pour accueillir un joint Tok-Seal (tube élastomère remplit de sable quartz). L´embout est fabriqué par un procédé de durcissement en moule avec un anneau en acier pour créer la rainure. Le joint Tok-Seal installé (voir photo), qui reste fixé grâce à la rainure, assure une répartition uniforme et transmission des charges non élastique.
Regard Müller Perfect Kompakt
La solution idéale pour des profondeurs d'installation très réduite.
Le Regard Kompakt a été conçu spécialement comme solution pour ces situations.
Le fond et la dalle sont fabriqués en une coulée. Ce regard est, comme tous les regards Perfect, évidemment disponible en béton de qualités C40/50 ou C60/75.
Le Regard Kompakt est parfait pour une utilisation dans des zones avec un recouvrement extrêmement faible ainsi que le complément idéal de notre tuyau à haute résistance et à la statique optimisée Perfect Pipe.
Comparaison : profondeur d’installation du « regard PERFECT Kompakt » (à gauche) par rapport à un regard normal (à droite)
Fabriqué selon DIN V-4034-1
Les procédés techniques les plus récents sont utilisés dans la construction de regards préfabriqués selon DIN 4034-1. En effet, les fonds de regards sont fabriqués de manière monolithique en une seule pièce. Des manchons sont prévus dans la paroi du regard pour le raccordement consécutif des tuyaux. Ils sont donc parfaitement équipés pour servir de regard de conduite d´eau, regard de visite, puit de pompage, puits de distribution, regard de collecte ou regard à vanne.
Les variantes suivantes d´échelons sont disponibles :
- Sans échelons ou
- Avec échelons selon DIN 1212 E, ou échelons selon DIN 19555
Vous recherchez un produit sur mesure?
Vous recherchez un fond de regard Müller IDS PERFECT et des anneaux comme conception spéciale pour un regard d´assainissement? Dans ce cas, contactez-nous personnellement – nous vous conseillons de manière approfondie!
Les avantages de notre regard Müller IDS PERFECT en un coup d´œil
- Monolithique (Paroi, radier et cunette) en une seule pièce
- Surface lisse et sans soudure
- Embouts plans parallèles et dimensionnellement précis
- Les raccords de tuyaux en élastomère sont déjà coulés dans la paroi du regard lors de la production
- Absolument étanche et résistant en permanence
- Résistant au feu (non inflammable)
- Longue durée de vie grâce à la dernière technologie du béton
- Le puits monolithique en béton est entièrement recyclable
- La consommation d'énergie primaire qui conduit aux émissions de CO2 est imbattablement faible
- Transfert de charge optimal et non résilient dans le composant
- Sécurité de la flottabilité grâce à un poids propre élevé
