PERFECT BOX
Cadre en béton armé pour votre réseau d´assainissement

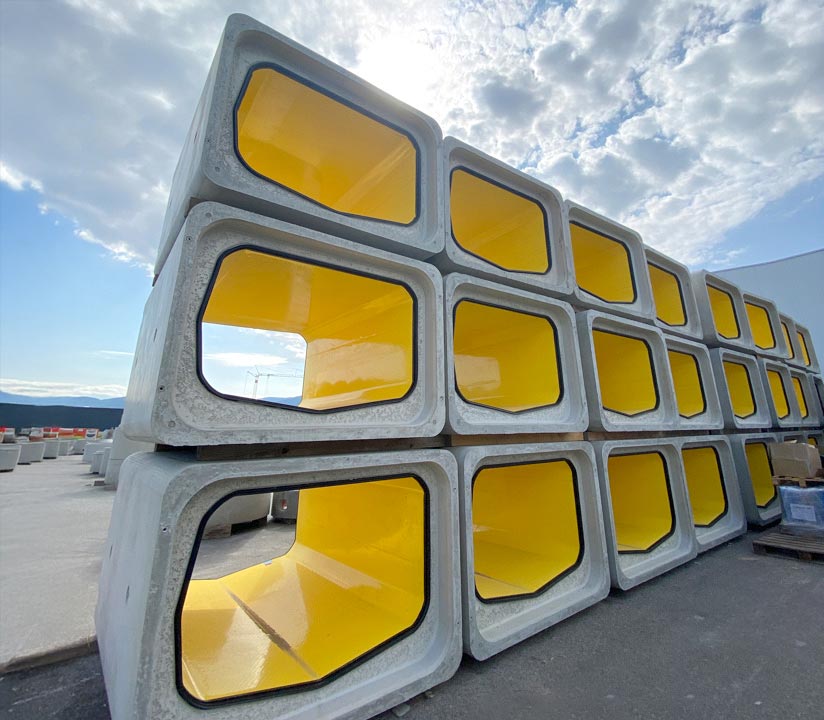

Une grande section transversale avec une faible hauteur totale – c´est ce qui caractérise l´innovant PERFECT BOX de Beton Müller. De plus en plus d´exploitant de réseaux constatent que les canalisations existantes n´absorbent plus les volumes d´eau résultant du nombre croissant de forte précipitations, imposant un plus grand volume d´écoulement. Beton Müller offre la solution parfaite: la PERFECT BOX avec sa section rectangulaire en élément béton préfabriqués et avec son revêtement PE typique du PERFECT PIPE.

Plus de volume d´écoulement et de flexibilité grâce au profil de cadre rectangulaire.

Pour optimiser le volume d´écoulement d´un réseau de canalisations, il est de plus en plus fréquent qu´un volume de rétention complémentaire doit être mis en œuvre. Mais les surfaces des chantiers n´offrent pas toujours assez de place pour des tuyaux circulaires de gros diamètre. La solution : des cadres rectangulaires de canalisation, en éléments préfabriqués, qui offrent un volume plus important, réduisant les surfaces de terrains nécessaires à la construction d´un réseau. C´est ainsi et pour cela que PERFECT BOX a été créé – les cadres rectangulaires en éléments préfabriqués en béton armé de Beton Müller avec plus et d´autres avantages par rapport aux cadres conventionnels, une solution optimale, dans le cas de contraintes de profondeur de fil d´eau d´un tuyau circulaire.

Les cadres ont un rapport de 2:3 et sont proposés dans les dimensions standard de 1400, 1600, 1800 et 2000. Le cadre en béton armé est fabriqué avec deux cunettes d´écoulement sous forme de semelle en V avec une pente de 15% vers le centre. Cela laisse la possibilité de pose du cadre de canalisation PERFECT BOX de quatre variantes différentes. Un système de constriction innovant, intelligent et absolument flexible ! Pour tout intérêt ou renseignements, contactez-nous. Nous sommes à votre disposition.

Toutes dimensions des largeurs nominales individuelles des cadres rectangulaires en béton armé PERFECT BOX se trouvent dans notre → fiche technique.

PERFECT BOX élément préfabriqués selon la norme DIN EN 206-1 et DIN 1045- 2/4 et conforme aux exigences des lignes directrices de la qualité du FBS (Teil 1-3) de fabrication monolithique par coulage, séchage et durcissement en moule. En fonction des exigences, la classe de résistance es d´au moins C 40/50 WU.

Cadres en béton armé absolument étanches – grâce aux liners PE-HD

Bien entendu les cadres rectangulaires pour assainissement PERFECT BOX sont tout aussi étanches que notre variante de tuyaux en béton armé PERFECT PIPE et PERFECT PIPE PLUS. Pour une étanchéité et une répartition de charge optimale, l´assemblage et l´emboitement des cadres PERFECT BOX est assuré par des manchons mâles – femelle longs prémontés d´un joint à lèvres coulissant. La continuité de protection de la cavité d´assemblage entre deux cadres peut être effectuée par l´apport d´un joint de protection en caoutchouc.

L´entreprise de construction effectue un test d´étanchéité de la PERFECT BOX déjà pendant la phase de construction. Que ce soit par pression d´air ou d´eau, le test de pression du manchon d´assemblage se réalise directement après la pose d´un élément cadre (selon DIN EN 1610). Cela simplifie par exemple les 5 ans de contrôle d´étanchéité obligatoire dans les zones de protection de l´eau. C´est énorme !

Les cadres en béton armé PERFECT BOX avec joint sont disponibles avec et sans revêtement intérieur PE-HD. Nous nous ferons un plaisir de vous conseiller sur le modèle adapté à votre chantier – contacter nous !

Résistants et protégés contre la corrosion –
Réseau en cadre rectangulaire PERFECT BOX

Les cadres rectangulaires PERFECT BOX de Beton Müller sont conséquemment protégés contre la corrosion. Si besoin, le PERFECT BOX peut être fourni avec un liner intérieur en polyéthylène hautement résistant aux produits chimiques et facilement soudable. Grâce à la géométrie de l´ancrage en Y. Celui-ci est solidement ancré et de manière permanente au béton. Grâce à ce liner, ni les gaz, ni les acides (selon DIN 8075) ne peuvent endommager la PERFECT BOX (classe d´exposition XC4, XF3 et XA2 à l´extérieur, XA3 ` à l´intérieur). La résistance aux sulfates est jusqu´à 1500 mg / l, à l´extérieur et peut être augmentée jusqu´à 3000 mg / l si nécessaire.

Souhaitez-vous une étude personnelle sur nos cadres en béton armé PERFECT BOX ? Alors contactez-nous – nous nous ferons un plaisir de vous conseiller de manière approfondie.

Publié dans: 3R 8 | 2018

Élément de cadre protégé contre la corrosion avec options d’installation flexibles

Le fabricant renommé Betonwerk Müller a élargi sa vaste gamme de produits. Lors de l’IFAT 2018, des profilés de cadre en béton armé revêtus du revêtement Perfect HDPE et donc protégés contre la corrosion de manière fiable ont été présentés pour la première fois sous le nom de Perfect Box.

Téléchargements

Brochures Perfect Box

pdf

Perfect Box Plus

Size: 5.26 MB

Caractéristiques

Fiche technique Perfect Box

Vergleichs- Nennweite*StauraumvolumenInnenmaßeAußenmaßeFließlängeWandstärke**GewichtErdverdrängungswerte
pro Meterpro BoxBreiteHöheBreiteHöhe
[mm][Liter/m][m³/BOX][mm][mm][mm][mm][mm][mm][to/m][to/Stk][m³/m]
DN 140016684,17165011002050150025002003,348,357,69
DN 160021825,46190012502300165025002003,839,589,49
DN 180027636,91215014002550180025002004,3410,8511,48

* Autres dimensions nominales à titre de comparaison et dimensions spéciales selon les conditions locales sur demande!
** Épaisseur de paroi selon le cas de charge et les exigences statiques!
