Calculateur de cuve

I. Regenwasserertrag ermitteln


1. Die Auffangfläche

Das Dach oder sonstige versiegelte Flächen

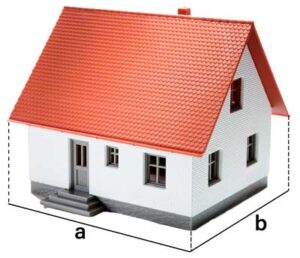

projezierte dachflaeche
Dachtyp
Projezierte Dachfläche
(a x b)

Zweites Dach, falls vorhanden (Garage, Anbau etc.)

Dachtyp
Projezierte Dachfläche
(a x b)

Die projizierte Dachfläche berechnet sich grob gesagt aus der Grundfläche Ihres Hauses plus der Dachüberstände: a (Länge + Dachüberstand) x b (Breite + Dachüberstand)


2. Die jährliche Niederschlagsmenge

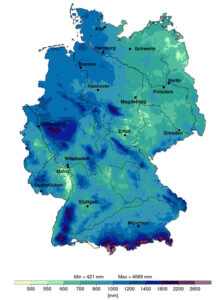

karte jaehrl niederschlaege 2

© Umwelt Bundesamt

Niederschlag l/m2/Jahr

Durchschnittliche Niederschläge jährlich in Ihrer Region. Voreingestellt ist ein Durchschnittswert von 830. Genau Werte entnehmen Sie bitte der Karte (Vergrößerung durch Klick) oder erfragen Sie bei Ihrer Kommune.


3. Filterwirkungsgrad

Filterwirkungsgrad*

*Selbstreinigende Filter leiten einen Großteil des Dachablaufwassers durch sehr feine Filtereinsätze aus Edelstahl. Damit kann nur gereinigtes Wasser in den Speicher gelangen. Das schräg stehende Filtergewebe gewährleistet, dass die Schmutzstoffe nicht festgehalten, sondern mithilfe geringer Restwassermengen, insbesondere bei starkem Regen, in den Kanal abgeschwemmt werden. Dadurch kommt es systembedingt zu geringfügigen Wasserverlusten, ausgedrückt als Filterwirkungsgrad. Zisternenfilter ca.  90 % (0,9), Gartenfilter  100 % (1).


Jahresertrag

Jahresertrag in Litern
=
0.00
 l


II. Jahresbedarf ermitteln


1. Einsatzzweck

Hinterlegte Werte sind Empfehlungen gemäß DIN 1989-100. Waschmaschine = 15 Liter x Personen x 365 Tage, Toilettenspülung = 24 Liter x Personen x 365 Tage,

Gartenbewässerung
60 Liter/m² ~ durchschnittlicher Bewässerung, kann überschrieben werden bei seltener oder häufiger Gießtätigkeit

Zu Waschmaschine und Toilettenspülung zusätzlich die Anzahl der Personen unter Punkt 2 angeben. Für die Gartenbewässerung auch die Gartengröße unter Punkt 3 angeben.


2. Anzahl Personen im Haushalt


3. Gartengröße in m2


Jahresbedarf im Einzelnen


Bedarf Waschmaschine
=
0.00
 l
Bedarf Toilettenspülung
=
0.00
 l
Bedarf Gartenbewaesserung
=
0.00
 l

Summe Jahresbedarf

Jahresbedarf in Litern
=
0.00
 l


III. Menge zur Bevorratung errechnen

I. JAHRESERTRAG =
0.00
II. JAHRESBEDARF =
0.00

Der jeweils kleinere Betrag (Regenwasserertrag oder Betriebswasserbedarf) wird herangezogen zur Berechnung des Nutzvolumens für die Zisterne.

Kleinere Summe Regenwasserertrag oder Betriebswasserbedarf in Litern:
=
0.00
 l

Summe Nutzvolumen

ACHTUNG – falls in Ihrem Bebauungsplan oder von der Genehmigungsbehörde eine Retentionszisterne vorgeschrieben ist, müssen Sie, um Ihre Zisternengröße zu ermitteln, das entsprechende Retentionsvolumen zum Nutzvolumen hinzuaddieren.

Vorrat für ca. 3 Wochen laut DIN 1989-100 ~ 6 %. Jahresbedarf x 6% = Nutzvolumen

Nutzvolumen in Litern
=
0.00
 l


Choix de la cuve

Pour trouver la cuve qui correspond à vos besoins, comparez le volume utile calculé avec les volumes des cuves indiqués dans le tableau de la catégorie correspondante (arrosage du jardin, usage domestique, etc.).

Veuillez noter que pour les cuves de rétention (ECO R, ECO GR, ECO GTR), il faut ajouter le volume de rétention requis au volume utile.

Il est également possible de connecter plusieurs cuves entre elles pour augmenter le volume total.

N’hésitez pas à nous contacter – nous serons ravis de vous conseiller personnellement.

En cliquant sur les aperçus dans les tableaux ci-dessous, vous pouvez ouvrir et télécharger la fiche technique PDF de chaque cuve.



Cuve Müller ECO « B »

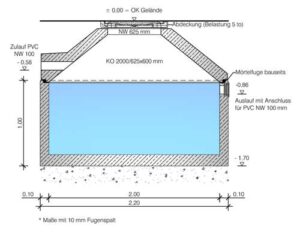

Zisterne Eco B 2.750 ltr NW 2000 mm
Zisterne-Eco-B-2.750-ltr.

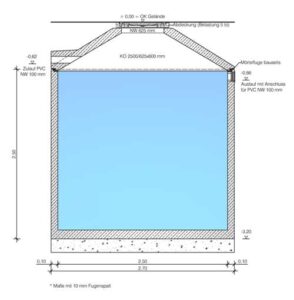

Zisterne Eco B 11.700 ltr
Zisterne-Eco-B-11.700-ltr.

VolumenNennweite
2.750 ltr.DN 2000
3.550 ltr.DN 2000
4.350 ltr.DN 2000
4.350 ltr.DN 2500
5.150 ltr.DN 2000
5.550 ltr.DN 2500
5.950 ltr.DN 2000
6.700 ltr.DN 2000
6.800 ltr.DN 2500
7.500 ltr.DN 2000
8.000 ltr. DN 2500
9.250 ltr.DN 2500
10.500 ltr.DN 2500
11.700 ltr.DN 2500

Cuve Müller ECO « G 213 »

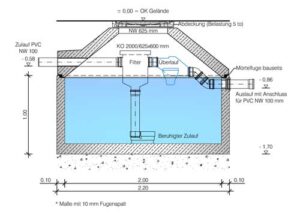

Zisterne Eco G 213 2.750 ltr NW 2000 mm
Zisterne-Eco-G-213-2.750-ltr.

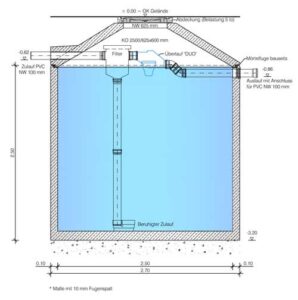

Zisterne Eco G 213 11.700 ltr
Zisterne-Eco-G-213-11.700-ltr.

VolumenNennweite
2.750 ltr.DN 2000
3.550 ltr.DN 2000
4.350 ltr.DN 2000
4.350 ltr.DN 2500
5.150 ltr.DN 2000
5.550 ltr.DN 2500
5.950 ltr.DN 2000
6.700 ltr.DN 2000
6.800 ltr.DN 2500
7.500 ltr.DN 2000
8.000 ltr. DN 2500
9.250 ltr.DN 2500
10.500 ltr.DN 2500
11.700 ltr.DN 2500

Cuve Müller ECO « GT 213 »

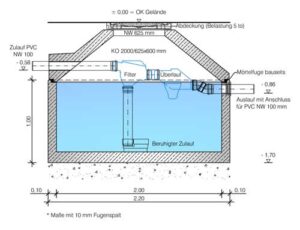

Zisterne-Eco-GT-213-2.750-ltr
Zisterne-Eco-GT-213-2.750-ltr

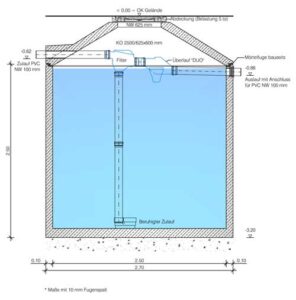

Zisterne-Eco-GT-213-11.700-ltr.
Zisterne-Eco-GT-213-11.700-ltr.

VolumenNennweite
2.750 ltr.DN 2000
3.550 ltr.DN 2000
4.350 ltr.DN 2000
4.350 ltr.DN 2500
5.150 ltr.DN 2000
5.550 ltr.DN 2500
5.950 ltr.DN 2000
6.700 ltr.DN 2000
6.800 ltr.DN 2500
7.500 ltr.DN 2000
8.000 ltr. DN 2500
9.250 ltr.DN 2500
10.500 ltr.DN 2500
11.700 ltr.DN 2500

Cuve Müller ECO « R »

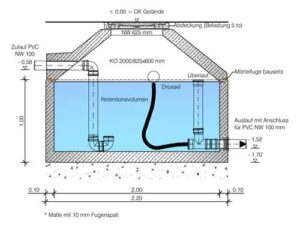

Zisterne-Eco-R-2.750-ltr
Zisterne-Eco-R-2.750-ltr.

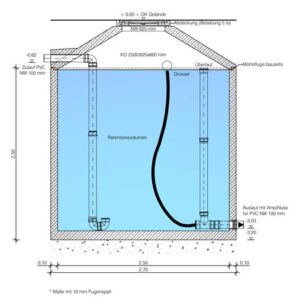

Zisterne-Eco-R-11.700-ltr
Zisterne-Eco-R-11.700-ltr.

VolumenNennweite
2.750 ltr.DN 2000
3.550 ltr.DN 2000
4.350 ltr.DN 2000
4.350 ltr.DN 2500
5.150 ltr.DN 2000
5.550 ltr.DN 2500
5.950 ltr.DN 2000
6.700 ltr.DN 2000
6.800 ltr.DN 2500
7.500 ltr.DN 2000
8.000 ltr. DN 2500
9.250 ltr.DN 2500
10.500 ltr.DN 2500
11.700 ltr.DN 2500

Cuve Müller ECO « GR 213 »

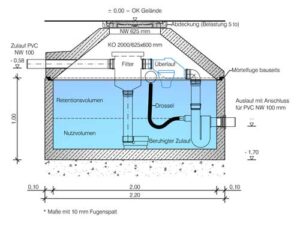

Zisterne-Eco-GR-213-2.750-ltr
Zisterne-Eco-GR-213-2.750-ltr.

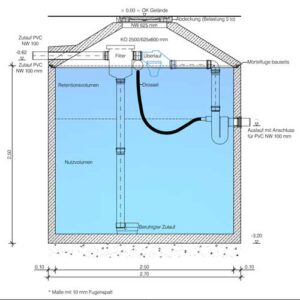

Zisterne-Eco-GR-213-11.700-ltr
Zisterne-Eco-GR-213-11.700-ltr.

VolumenNennweite
2.750 ltr.DN 2000
3.550 ltr.DN 2000
4.350 ltr.DN 2000
4.350 ltr.DN 2500
5.150 ltr.DN 2000
5.550 ltr.DN 2500
5.950 ltr.DN 2000
6.700 ltr.DN 2000
6.800 ltr.DN 2500
7.500 ltr.DN 2000
8.000 ltr. DN 2500
9.250 ltr.DN 2500
10.500 ltr.DN 2500
11.700 ltr.DN 2500

Cuve Müller ECO « GTR 213 »

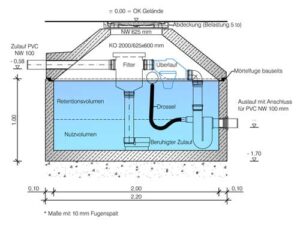

Zisterne-Eco-GTR-213-2.750-ltr
Zisterne-Eco-GTR-213-2.750-ltr.

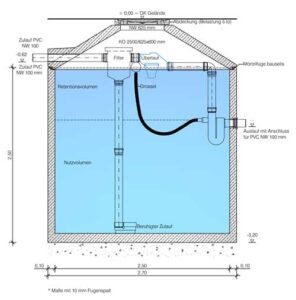

Zisterne-Eco-GTR-213-11.700-ltr
Zisterne-Eco-GTR-213-11.700-ltr.

VolumenNennweite
2.750 ltr.DN 2000
3.550 ltr.DN 2000
4.350 ltr.DN 2000
4.350 ltr.DN 2500
5.150 ltr.DN 2000
5.550 ltr.DN 2500
5.950 ltr.DN 2000
6.700 ltr.DN 2000
6.800 ltr.DN 2500
7.500 ltr.DN 2000
8.000 ltr. DN 2500
9.250 ltr.DN 2500
10.500 ltr.DN 2500
11.700 ltr.DN 2500
